В проектной документации и каталогах встречается фильтр абсолютной очистки с маркировкой ФВА или ФяС. Такие изделия относят к группе HEPA-фильтров, то есть к оборудованию для тонкой очистки воздуха от аэрозольных частиц. Их применяют там, где обычных фильтров недостаточно: в чистых помещениях, медицинских зонах, лабораториях, на электронном производстве и в фармацевтике.
Сразу стоит оговориться: буквы в обозначениях разных производителей могут означать не одно и то же. ФВА чаще связывают с корпусным исполнением высокой эффективности, ФяС — с ячейковым вариантом и сменными элементами. Однако в конкретном каталоге лучше смотреть паспорт изделия, а не только название серии. Это помогает избежать путаницы при заказе.
Что скрывается за обозначениями ФВА и ФяС
ФВА и ФяС — это не просто «коробка с фильтрующим материалом». Внутри находится фильтропакет, от качества которого зависит основная работа. Материал обычно делают из микротонкого стекловолокна. Его укладывают в равномерные гофры, чтобы получить большую площадь фильтрации при компактных габаритах.
В одном исполнении гофры держат клеевые дорожки. В другом между слоями ставят алюминиевый сепаратор. Оба варианта встречаются на практике. Клеевые дорожки дают более гладкий профиль, сепаратор помогает сохранять форму пакета при больших размерах. Выбор зависит от задачи, расхода воздуха и конструкции корпуса.

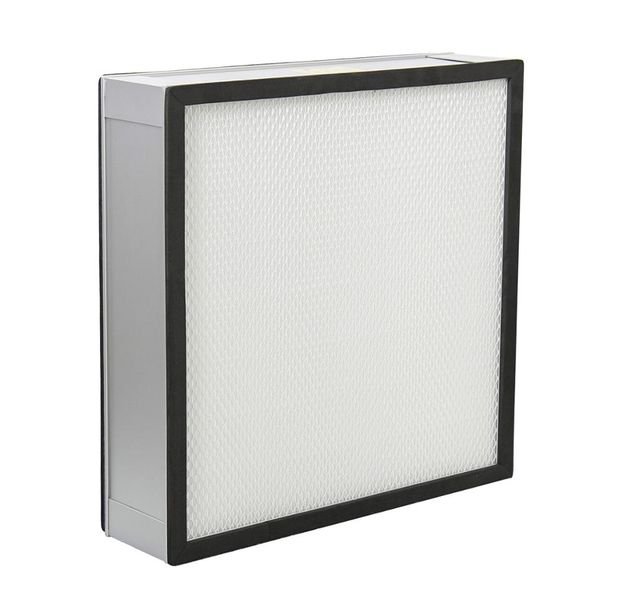

Снаружи у такого изделия есть корпус, уплотнитель и иногда защитная сетка. Корпус задаёт длину, высоту и глубину. Уплотнитель отвечает за плотное прилегание к рамке или воздуховоду. Сетка защищает фильтропакет от случайных касаний при монтаже. Это важно, потому что стекловолокно не любит механических повреждений.
Из чего состоит фильтр абсолютной очистки
Если смотреть на изделие как на систему, то у него несколько ключевых узлов. Первый — фильтрующий материал. Второй — корпус. Третий — герметизация по периметру. Четвёртый — уплотнитель и крепёжные элементы. Пятый — защитная сетка, если она предусмотрена исполнением.
Герметизация здесь не второстепенная деталь. Даже хороший фильтропакет не даст нужного результата, если воздух обходит его по краю. Поэтому при изготовлении по периметру заливают белый двухкомпонентный клей. Он фиксирует материал и закрывает соединение. Точнее, клей выполняет две задачи сразу: механическую и герметизирующую.
Корпус подготавливают по заданным длине, высоте и глубине. Это не универсальная операция «на глаз». Размеры влияют на посадочное место, расход воздуха и сопротивление. Если корпус не совпадает с рамкой, монтаж становится сложнее. Проверка размеров входит в финишный контроль не случайно.
Как делают HEPA-фильтры: четыре этапа
Производство обычно строят вокруг четырёх последовательных шагов. Они выглядят просто, но каждый этап требует аккуратности. Вот как это устроено в общем виде:
1. Формирование фильтропакета: стекловолокно складывают в равномерные гофры, а слои фиксируют клеевыми дорожками или разделяют алюминиевым сепаратором.
2. Подготовка корпуса: изделию задают нужные длину, высоту и глубину под конкретное посадочное место.
3. Установка и герметизация: фильтропакет ставят в корпус и заливают белый двухкомпонентный клей по периметру, чтобы зафиксировать материал и закрыть соединение.
4. Финишная сборка и контроль: ставят уплотнитель и защитную сетку, если они предусмотрены, затем проверяют размеры, фильтропакет и качество сборки.
Такая последовательность помогает держать качество под контролем. Но сама по себе она не гарантирует нужный класс очистки. Важны ещё свойства материала, равномерность гофр, качество клеевого шва и условия транспортировки. Поэтому паспорт изделия и протокол испытаний полезнее, чем красивая упаковка.
Где применяют ФВА и ФяС
ФВА и ФяС встречаются в системах приточной и вытяжной вентиляции, в чистых помещениях и в локальных укрытиях. В медицинских учреждениях такие фильтры могут стоять в зонах с повышенными требованиями к чистоте воздуха. В лабораториях они помогают защищать рабочие зоны и оборудование. В фармацевтике — снижают риск загрязнения продукции частицами.
На электронном производстве чистота воздуха влияет на выход годной продукции. В оптике и точной механике частицы тоже могут создавать проблемы. Однако не стоит думать, что HEPA-фильтр решает все задачи сразу. Он отвечает за аэрозольные частицы, но не заменяет угольную ступень для газов и запахов. Это разные функции.
Иногда ФВА и ФяС ставят как финальную ступень после более грубых фильтров. Такой подход продлевает срок службы дорогого фильтропакета. Сначала воздух очищают от крупной пыли, затем от более мелких фракций. Если поставить только финишный фильтр, он быстрее засорится. Это не негатив, а обычная логика каскада очистки.
Как выбирать фильтр под задачу
Первый шаг — понять требуемый класс очистки. Для HEPA-фильтров часто указывают H13 или H14. Чем выше класс, тем меньше частиц проходит через фильтр при испытаниях. Но цифры в паспорте нужно читать вместе с методикой испытаний. Разные стандарты могут давать разные формулировки.
Второй шаг — расход воздуха и аэродинамическое сопротивление. Фильтр должен пропускать нужный объём воздуха без чрезмерной нагрузки на вентилятор. Если сопротивление слишком велико, система может не выйти на проектную производительность. Здесь помогает расчёт, а не только сравнение габаритов.
Третий шаг — посадочное место и тип уплотнения. ФВА в корпусе и ФяС в ячейковом исполнении могут требовать разных рамок и креплений. Нужно проверить глубину, сторону обслуживания и направление потока. Мелочь вроде толщины уплотнителя иногда решает больше, чем кажется.
Четвёртый шаг — условия эксплуатации. Влажность, температура, агрессивная среда и частота замены влияют на выбор исполнения. Для обычных чистых помещений и для специфических технологических зон решения могут различаться. Поэтому паспорт и консультация инженера полезны до покупки, а не после.
Монтаж и герметичность
При монтаже важно не повредить фильтропакет и не нарушить уплотнение. Изделие ставят по направлению потока, указанному изготовителем. Рамку или крепёжный узел проверяют на ровность. Если уплотнитель сжат неравномерно, появляется путь для обхода фильтра. Внешне это может быть незаметно.
Герметичность проверяют до запуска системы в рабочем режиме. Иногда достаточно визуального контроля и проверки прилегания. В ответственных случаях проводят инструментальные тесты. Это не формальность. Воздух ищет путь с меньшим сопротивлением, и тонкая щель может снизить эффективность всей ступени.
Также стоит помнить о защитной сетке. Она не улучшает очистку, но помогает сохранить пакет при обслуживании. Снимать её без необходимости не нужно. Если сетка предусмотрена конструкцией, она должна стоять на месте. Проверка финишной сборки как раз включает такие детали.
Обслуживание и контроль
Основной сигнал для обслуживания — рост перепада давления. Когда фильтр засоряется, сопротивление растёт. По этому показателю часто строят график замены. Однако ориентироваться только на давление нельзя. Нужно учитывать регламент, условия объекта и результаты проверок.
Периодически проверяют целостность фильтропакета и уплотнения. После замены полезно убедиться, что новое изделие встало ровно и без перекосов. Если на объекте несколько ступеней очистки, замену удобно планировать вместе. Так меньше простоев и меньше риск повредить соседние элементы.
Утилизируют отработанные фильтры по правилам объекта. В некоторых случаях они могут быть загрязнены, поэтому обращение требует аккуратности. Это уже не про конструкцию, а про эксплуатацию. Но и этот этап влияет на общую безопасность системы.
Что важно запомнить
ФВА и ФяС — практичные обозначения для корпусных и ячейковых HEPA-фильтров. Их основа — стекловолоконный фильтропакет, корпус, герметизация и уплотнитель. Качество сборки здесь так же важно, как и класс очистки. Без нормальной герметизации даже хороший материал не покажет ожидаемый результат.
При выборе смотрят на класс, расход воздуха, сопротивление, габариты и условия эксплуатации. При монтаже — на направление потока и плотность прилегания. При обслуживании — на перепад давления и целостность пакета. Такой набор проверок понятен и не требует лишних сложностей. Главное — не относиться к фильтру как к расходнику без паспорта и контроля.
