Рентгенографический контроль трубопроводов – как выявляют скрытые дефекты сварных швов

Рентгеновская диагностика трубопроводов звучит чуть пугающе, но по сути это довольно понятный процесс. Металл просвечивают, как медицинский снимок, и получают изображение того, что скрыто внутри шва. Именно поэтому рентгенографический контроль трубопроводов
применяют там, где ошибка может стоить слишком дорого. Газ, нефть, теплоносители движутся по трубам под давлением, и любой дефект превращается в риск. Снаружи шов часто выглядит аккуратно, почти идеально, а внутри могут скрываться пустоты или трещины. Иногда даже небольшая пористость становится причиной серьезных проблем спустя время.

Для чего нужен радиографический контроль трубопроводов и где он применяется

Радиографическая проверка решает сразу несколько задач. Это не просто поиск дефектов, а полноценная оценка качества соединений. Особенно важна она на этапах монтажа и перед вводом системы в эксплуатацию. Без этого этапа сложно говорить о надежности конструкции. Бывает, что проверку откладывают, пытаясь сократить расходы, но позже возвращаются к ней уже после появления проблем. Это обходится дороже и требует больше времени.

Основные цели такой диагностики выглядят так:

• выявление непроваров, прожогов, кратеров и трещин;

• определение пор и скрытых включений внутри металла;

• оценка формы корня шва – его вогнутости или выпуклости;

• контроль литых элементов на наличие несплошностей;

• проверка соединений в труднодоступных местах;

• анализ качества сварки на сложных участках трубопровода.

После проведения проверки становится ясно, где именно находится дефект и насколько он опасен. Просто знать о наличии проблемы недостаточно, важно понимать её масштаб. Иногда дефект допускается нормативами, иногда требует срочного вмешательства.

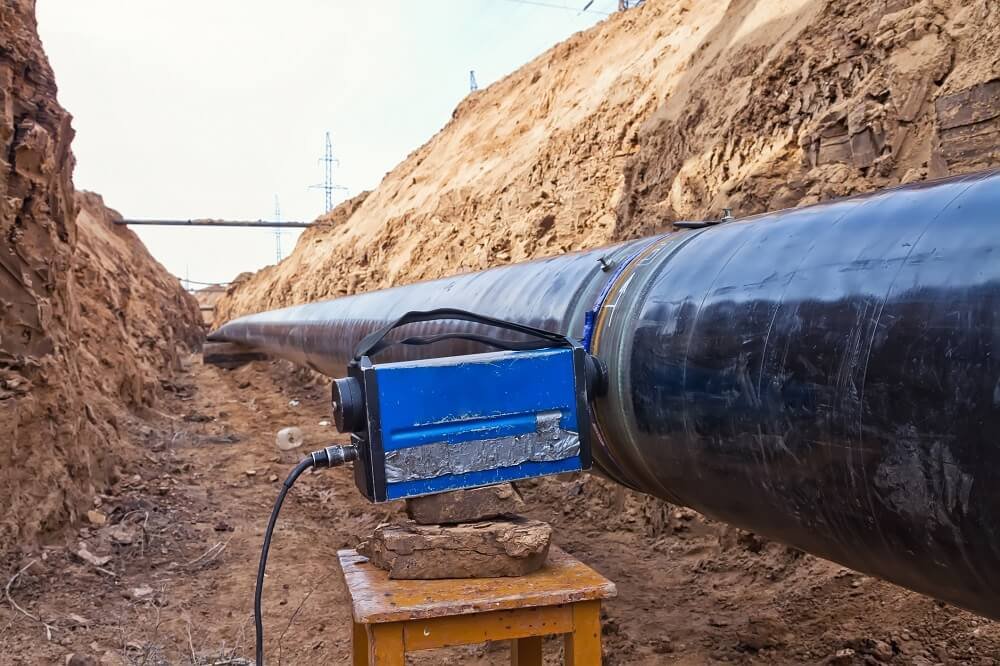

Метод применяют в разных отраслях. Газоснабжение, нефтяная промышленность, теплосети, строительство. Встречается он и в более строгих сферах – авиации или атомной энергетике. Там требования выше, а допуски минимальны. Проверка может выполняться прямо на объекте, с использованием мобильных установок. Это удобно, когда речь идет о подземных трассах или крупногабаритных конструкциях.

Какие дефекты показывает рентгенографический контроль и как проходит проверка

Список возможных дефектов довольно широкий. Это отличает метод от обычного визуального осмотра. Глазом можно увидеть только поверхность, а рентген показывает внутреннюю структуру металла. Причем достаточно точно.

Чаще всего выявляются такие нарушения:

• поры – небольшие пустоты внутри шва;

• шлаки и инородные включения;

• прожоги при перегреве металла;

• трещины различной длины;

• подрезы по краям соединения;

• рыхлые участки;

• наплывы металла;

• непровары в местах соединения.

Подобные дефекты влияют на прочность конструкции. Иногда эффект проявляется не сразу, но со временем становится заметным. Именно поэтому фиксируют даже небольшие отклонения.

Сам процесс проверки проходит поэтапно. Сначала шов подготавливают – очищают поверхность, удаляют шлак, обрабатывают металл. Затем устанавливают отметки и размещают пленку. После этого подключают источник излучения. Лучи проходят сквозь металл и формируют изображение. На снимке видны внутренние особенности, включая дефекты. Они отображаются в виде затемнений или светлых зон.



После анализа составляют акт проверки. В нем фиксируют тип дефекта, его размер и расположение. Часто добавляют рекомендации по устранению. Это помогает не только выявить проблему, но и понять, как её решить.

Метод ценится за точность и информативность. Он показывает не только наличие дефекта, но и его характеристики. Это позволяет заранее оценить риски и принять решение. Иногда достаточно локального ремонта, а иногда требуется более серьезное вмешательство.

Частые вопросы о радиографическом контроле трубопроводов

Почему дефекты не всегда видны на первом снимке?

Положение источника излучения и угол прохождения лучей сильно влияют на результат. Если дефект расположен в неудобной проекции, он может скрываться. В таких случаях выполняют повторную съемку с изменением положения оборудования.

Можно ли полностью заменить рентген другими методами контроля?

Некоторые методы, например ультразвуковой контроль, действительно применяются. Но они дают другую информацию. Рентген лучше показывает внутреннюю структуру и включения, поэтому часто используется вместе с другими способами диагностики.

Есть ли риск для специалистов при проведении проверки?

При соблюдении норм безопасности риск минимален. Используются защитные средства, дистанционное управление и строгие регламенты. Нарушение правил может привести к опасным ситуациям, поэтому контроль за процессом всегда строгий.

Зачем проверять новые трубопроводы, если они только установлены?

Даже при качественной сварке возможны скрытые дефекты. Они появляются из-за ошибок процесса или особенностей материала. Проверка позволяет выявить их до начала эксплуатации и избежать проблем в будущем.

Рентгенографический контроль остается надежным инструментом, который помогает увидеть то, что скрыто внутри металла. Он не просто фиксирует дефекты, а позволяет вовремя принять решение и сохранить безопасность всей системы.
