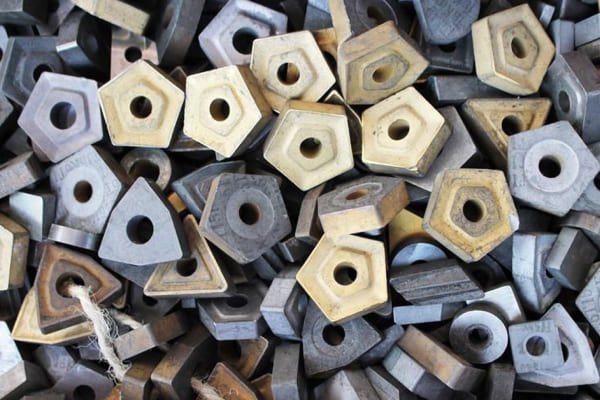

Твердосплавные пластины для точения давно перестали быть чем-то узкоспециализированным. Их ставят и на простые станки, и на сложные ЧПУ-линии, где каждая минута простоя стоит дорого. В работе с металлом они ведут себя предсказуемо, если правильно подобраны, и это ощущается почти сразу – поверхность чище, вибраций меньше, а инструмент не «сгорает» после пары проходов. Когда выбирают пластины для точения, обычно смотрят не на внешний вид, а на геометрию, материал и покрытие. И это выглядит вполне логично, если вдуматься.
Какие формы и геометрия реально влияют на результат
Форма режущей части не просто про удобство установки. Она напрямую задаёт поведение инструмента в резании. Где-то нужна устойчивость, где-то – доступ в узкое место. Список базовых вариантов выглядит так:
• ромбические – подходят для большинства операций и часто используются при наружном точении;
• квадратные – дают стабильность при черновых проходах с большими нагрузками;
• треугольные – помогают подлезть туда, где обычный резец не справляется;
• круглые – обеспечивают мягкое резание при высоких подачах.
Радиус вершины – отдельная тема. Малые значения, от 0,2 мм, берут для чистовой обработки. Поверхность получается гладкой, почти без следов. Большие радиусы, вплоть до 2,4 мм, нужны, когда снимают серьёзный припуск. Правда, тут появляется нюанс: чем больше радиус, тем выше нагрузка на станок. Иногда это упускают и получают вибрации, которые сложно объяснить с первого взгляда.
На одном производстве решили ускорить процесс и поставили пластины с крупным радиусом. Снятие припуска пошло быстрее, но станок начал «гудеть», а поверхность вышла хуже. Вернулись к более умеренному варианту – и баланс нашёлся сам собой.
Задний угол и стружколом – детали, которые не всегда замечают сразу. Хотя именно они влияют на то, как уходит стружка. Если она наматывается, начинается перегрев. Если ломается правильно – процесс идёт ровно. Кажется мелочью, но такие вещи часто определяют итоговое качество детали.
Материалы и покрытия: где скрывается ресурс инструмента
Твердосплавные пластины делят по группам ISO 513, и это не просто формальность. Каждая группа рассчитана под свой материал:
• P – для стали и длинной стружки;
• K – для чугуна с короткой стружкой;
• M – под вязкие нержавеющие стали;
• S – для жаропрочных и титановых сплавов.
Покрытия добавляют ещё один уровень сложности. Методы PVD и CVD позволяют увеличить стойкость в несколько раз. Иногда говорят про 3–5 раз, и это не выглядит завышением. Особенно при высоких температурах, когда зона резания разогревается до 1000–1100°C. Слои TiAlN, TiCN и Al?O? создают барьер, снижают трение и мешают образованию нароста.
Интересный момент – не всегда самое «прочное» покрытие даёт лучший результат. Без учёта скорости резания и охлаждения оно может не раскрыться полностью. Чуть меняются условия – и инструмент начинает вести себя иначе.
Один наладчик как-то сравнил покрытие с обувью. Можно взять дорогую пару, но если она не по размеру, работать в ней неудобно. С инструментом примерно та же история.
При правильном подборе ресурс твердосплавных пластин превышает быстрорежущую сталь в 10–20 раз. Это чувствуется не по цифрам, а по работе: меньше остановок, стабильнее размеры, меньше брака.
Где и как применяются токарные пластины на практике
Сфера применения довольно широкая. Их используют почти во всех операциях точения. Причём не только на универсальных станках, но и на автоматизированных линиях, где важна повторяемость и стабильность в течение всей смены.
Основные операции включают:
• продольное точение для обработки длинных поверхностей;
• поперечное точение при формировании торцов;
• растачивание внутренних отверстий;
• снятие фасок и формирование кромок;
• нарезку резьбы и создание канавок.
Черновое точение допускает глубину резания до 8 мм. Здесь важна прочность сплава и устойчивость к нагрузкам. Получистовая обработка требует баланса – инструмент должен держать размер и не изнашиваться слишком быстро. Чистовая стадия уже про точность, где допуски могут доходить до IT7–IT9.
Иногда создаётся ощущение, что достаточно просто поставить подходящую пластину и всё заработает. На практике многое зависит от связки параметров: подача, скорость, охлаждение. Стоит немного выйти за пределы – и ресурс резко падает, даже если инструмент выбран правильно.
В небольшой мастерской перешли на сменные пластины и сначала не заметили разницы. Через пару месяцев стало ясно: инструмент меняют реже, а настройка занимает меньше времени. Экономия пришла не сразу, но стала заметной.
Экономический эффект проявляется постепенно. Возможность менять только режущий элемент, не трогая державку, снижает затраты. Универсальность ассортимента помогает быстрее перестраивать производство под новые детали без лишних вложений.
Частые вопросы о твердосплавных пластинах для точения
Почему пластины быстро изнашиваются даже при правильном выборе группы?
Часто проблема не в самой пластине, а в режимах резания. Слишком высокая скорость или слабое охлаждение вызывают перегрев. Проверка подачи и СОЖ нередко даёт лучший результат, чем замена инструмента.
Можно ли использовать одну пластину для разных материалов?
Технически это возможно, но результат нестабилен. Пластина под сталь не раскрывает ресурс при работе с титаном. Лучше подбирать инструмент под конкретный материал.
Как понять, что пора переиндексировать пластину?
Появляются следы износа на поверхности детали, растёт нагрузка, меняется звук резания. Опытные операторы ориентируются даже по вибрации.
Есть ли смысл переплачивать за сложные покрытия?
При высоких скоростях и сложных сплавах это оправдано. В более простых условиях разница может быть не такой заметной, и выбор зависит от задач производства.
Твердосплавные пластины требуют внимательного подхода, но не создают лишних сложностей. Когда параметры подобраны точно, работа идёт спокойно, без лишних остановок, и результат получается предсказуемым.
