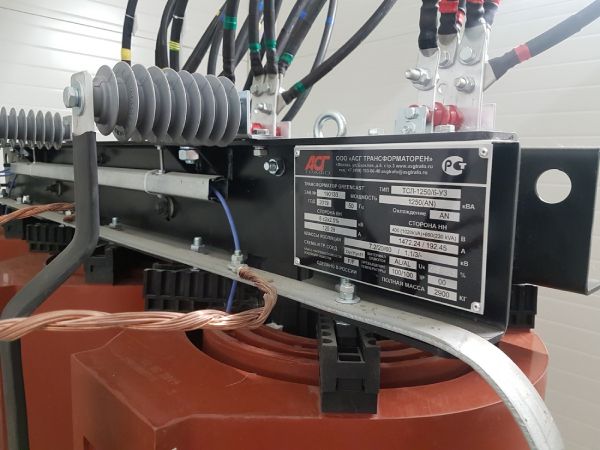

Проходной изолятор защищает токоведущую часть в местах, где она проходит через корпус трансформатора. Но выбирать его только по внешнему виду нельзя. ИПТ на 630, 1000 и 1600 А различаются не только номинальным током, но и размерами, также чертежами.
Что означает маркировка
В обозначении ИПТ-1/630 цифра «1» указывает класс напряжения 1 кВ, а «630» – номинальный ток 630 А. Изолятор ИПТ 1 630 выпускается по чертежу в соответствии с ГОСТ 13871-78 и ГОСТ 5862-79.. Его высота составляет 90 мм, наружный диаметр – 70 мм, масса – 0,41 кг.
Следующая ступень – изолятор ИПТ 1 1000. Он рассчитан на ток 1000 А. Его высота 100 мм и диаметр 90 мм. Запрос изолятор ИПТ 1000 понятен поисковым системам, но в заявке лучше указывать полную маркировку ИПТ-1/1000 О1: без класса напряжения позиция описана не полностью.
Для более высокой нагрузки предусмотрен ИПТ-1/1600-2000 О1. Поэтому, если набрать в поисковой строке запрос изолятор ИПТ 1 1600, то это будет сокращенный поисковый вариант, а не полное наименование изделия. Высота модели составляет 100 мм, наружный диаметр 105 мм и масса 1,10 кг.
Почему нельзя выбирать изолятор только по мощности
Номинальный ток на стороне 0,4 кВ можно предварительно рассчитать по мощности трехфазного трансформатора. Например, для 630 кВА он составит около 909 А, а для 1000 кВА – примерно 1443 А. По току в первом случае рассматривают модель на 1000 А, во втором – на 1600–2000 А.
Но это начальный ориентир. Окончательный выбор делается по документации трансформатора. Важно учитывать номинальный ток ввода, схему соединения, допустимый нагрев и конструкцию токоведущей шпильки. Запрос изолятор ИПТ 1 1000 трансформаторного оборудования не заменяет проверку чертежа и посадочного места.
Что проверить перед заказом
Специалисты рекомендуют сверить 4 позиции:
- Полную маркировку и исполнение О1.
- Номинальные напряжение и ток.
- Обозначение чертежа.
- Высоту, наружный диаметр и сопрягаемые размеры.
Рассматриваемые изделия соответствуют ГОСТ 13871-78 и ГОСТ 5862-79. Их изоляционная часть изготовлена из электротехнической керамики и покрыта прозрачной глазурью. Съемная конструкция позволяет заменить поврежденный изолятор без замены всего аппарата.
Амперы помогают сузить выбор, но совместимость подтверждает чертеж. В каталоге компании «Контур-М» можно сравнить ИПТ-1/630, ИПТ-1/1000 и ИПТ-1/1600-2000, проверить характеристики и оформить заявку.
