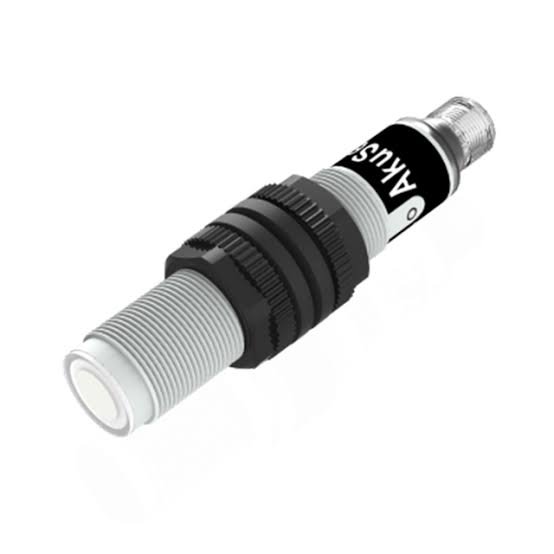

Ультразвук окружает нас повсюду. Мы его не слышим, но он давно и прочно вошёл в нашу жизнь. Одно из самых ярких воплощений этих невидимых волн — ультразвуковой датчик.
Этот прибор, способный превращать звук в электрический сигнал и обратно, сегодня можно встретить где угодно: от заводского цеха до больничной палаты. Он не светит, не греет, но умеет "видеть" там, где глаза бессильны. Например, определять расстояние до объекта или проверять целостность металла. И делает это на удивление надёжно и точно. Давайте разберёмся, как устроена эта технология, какие виды датчиков существуют и за что их так ценят в самых разных отраслях.
Как работает ультразвуковой датчик
Принцип действия этих устройств многие сравнивают с эхолотом. И это сравнение верное. Датчик излучает высокочастотные колебания, которые не слышит человеческое ухо. Обычно это частоты от 20 кГц и выше. Звуковая волна летит до препятствия, отражается от него и возвращается обратно. Приёмник датчика ловит это "эхо". А встроенный процессор измеряет время, которое ушло на путь туда и обратно.
Зная скорость звука в воздухе (а это примерно 343 метра в секунду при комнатной температуре), электроника легко вычисляет расстояние до объекта. Это очень быстрый процесс. Современные модели способны делать до 200 измерений в секунду. Однако есть нюанс. На точность сильно влияют внешние условия. Температура, влажность и даже атмосферное давление меняют скорость звука. Поэтому в дорогих промышленных моделях встроена компенсация температуры. Без неё погрешность может быть существенной, особенно на дистанциях больше пары метров.
Стоит отметить, что не все ультразвуковые датчики работают по одному и тому же принципу. Есть модели, которые работают на отражение (как мы описали выше). А есть те, что работают на прохождение сигнала. Такие чаще встречаются в системах охраны, когда нужно перекрыть проём. Но в большинстве задач по измерению уровня или расстояния используется именно эхо-метод.
Основные разновидности
Рынок предлагает множество типов этих сенсоров. И выбрать подходящий не всегда просто. Конструктивно все их можно разделить на две большие группы: пьезоэлектрические и магнитострикционные. Первые — самые распространённые. Они используют свойство пьезокристалла деформироваться под напряжением и, наоборот, создавать напряжение при деформации. Проще говоря, один и тот же элемент может быть и динамиком, и микрофоном. Это удобно и дёшево.
Второй тип — магнитострикционные. Там принцип основан на изменении формы ферромагнитного материала в магнитном поле. Они сложнее и дороже. Зато их чаще используют там, где нужна высокая точность в агрессивных средах, например, в гидравлике.
Но если говорить о практическом применении, то чаще датчики делят по назначению. Есть модели для измерения уровня жидкости в резервуарах. Есть для определения наличия объекта на конвейере. А есть специализированные — для медицинской диагностики. У них, кстати, совсем другая конструкция. В медицине используются многокристальные решётки, которые позволяют сканировать и получать изображение, а не просто точку или цифру. Как видите, при внешней схожести, внутри каждого прибора — своя история и свои задачи.
Где применяются ультразвуковые датчики
Сфера применения настолько широка, что перечислить всё просто невозможно. Но можно выделить ключевые направления.
Промышленность. Здесь они правят бал. Контроль уровня сыпучих материалов в бункерах — классика. Представьте себе огромный силос с зерном или цементом. Залезть туда с рулеткой невозможно, а знать, сколько там продукта, нужно. Ультразвуковой датчик крепится сверху и просто "стреляет" вниз. Он не боится пыли (хотя сильная запылённость может снижать чувствительность), и работает без контакта с материалом. То же самое — с жидкими средами. В химической промышленности это незаменимая вещь для агрессивных жидкостей, ведь датчик можно установить снаружи, через стенку бака, или использовать специальные защитные покрытия.
Металлургия и машиностроение. Толщинометрия. Это когда нужно измерить толщину стенки трубы или корпуса корабля, не разрушая его. Такой метод контроля называют неразрушающим. Это очень важно для безопасности. Один неверный расчёт — и коррозия может привести к аварии. Точность таких замеров достигает десятых долей миллиметра. Кстати, именно так проверяют, не истончился ли корпус старого трубопровода.
Автомобилестроение. Парктроники — это самое простое, что приходит на ум. Но ультразвук в машине помогает не только парковаться. Он используется в системах контроля "мёртвых зон" и даже в некоторых моделях для определения состава воздуха в салоне. Но это уже редкая опция.
Медицина. Пожалуй, самая известная область. УЗИ-аппараты. Только там используются частоты гораздо выше — до 10 МГц и более. Это позволяет "разглядеть" мягкие ткани и органы. Хотя физика процесса та же самая. Здесь к датчикам предъявляются повышенные требования по гигиене и биосовместимости.
Сельское хозяйство. Да, и тут они есть. Например, для измерения уровня кормов в кормушках или зерна в элеваторах. Также их активно применяют в системах опрыскивания. Датчик может определить расстояние до земли или до крон деревьев, чтобы регулировать давление распылителя и не перерасходовать химикаты. Это экономит деньги и бережёт экологию.
Строительство. Нивелиры и дальномеры. Хотя лазер там чаще используется, ультразвук иногда выручает в условиях плохой видимости или при работе с прозрачными поверхностями, от которых лазер плохо отражается.
Плюсы и минусы, о которых стоит знать
Как у любого прибора, у ультразвуковых датчиков есть сильные и слабые стороны. Начнём с хорошего.
Они бесконтактные. Это главный козырь. Нет изнашивающихся деталей, нет трения. Поэтому срок службы часто исчисляется годами, даже в пыльных цехах. К тому же, они не царапают поверхность измеряемого объекта, что важно для хрупких или дорогих материалов.
Они универсальны. Им почти всё равно, что измерять: жидкость, твёрдое тело или порошок. Главное, чтобы объект отражал звук.
Они безопасны. В отличие от лазера, ультразвук не опасен для глаз человека. Поэтому их часто ставят на производственных линиях рядом с рабочими.
Но есть и проблемы. Самая большая — зависимость от среды. Скорость звука сильно зависит от температуры. Если в помещении дует горячий воздух от печи, ошибка может быть значительной. В таких случаях обязательно нужно использовать модель с температурной компенсацией.
Вторая проблема — углы. Чтобы получить чёткое отражение, поверхность объекта должна быть перпендикулярна лучу. Если объект круглый или наклонный, сигнал может уйти в сторону и датчик его не услышит. Производители указывают угол раскрытия луча (обычно 30–60 градусов), но это не панацея.
Третья — шум. В шумных цехах с обилием пневматики или вибраций датчик может "глохнуть" или ловить ложные сигналы. Тут выручает фильтрация, но она не идеальна.
И последнее — дальность. Хотя есть модели до 8 метров и более, для сверхдальних дистанций (больше 50 метров) обычно используют радары или лазеры. Так что, как говорят, у каждого инструмента своя ниша. Иногда проще поставить обычный поплавковый выключатель, чем мучиться с настройкой ультразвука. Хотя, признаюсь, лично я всегда сначала пробую именно бесконтактные методы — они кажутся мне более элегантными. Но, справедливости ради, иногда проводные решения оказываются надёжнее.
В итоге, если говорить честно, выбор датчика часто определяется не столько техническими параметрами, сколько бюджетом и условиями монтажа. Хороший датчик фирмы Siemens или Pepperl+Fuchs будет стоить дорого, но отработает десятилетие. Китайские аналоги — в два раза дешевле, но придётся калибровать их чаще. Однако это уже вопрос экономики, а не физики. Главное, что ультразвук плотно вошёл в наш мир и продолжает помогать нам в самых разных, порой очень непростых, ситуациях.
